流水线 MIPS 处理器的设计

⚠ 转载请注明出处:作者:ZobinHuang,更新日期:Dec.24 2021


知识共享许可协议

    本作品ZobinHuang 采用 知识共享署名-非商业性使用-禁止演绎 4.0 国际许可协议 进行许可,在进行使用或分享前请查看权限要求。若发现侵权行为,会采取法律手段维护作者正当合法权益,谢谢配合。


目录

有特定需要的内容直接跳转到相关章节查看即可。

    Section 1. 基本思路:介绍了设计 MIPS 流水线处理器的基本思路;
        1.1 流水线技术
        1.2 阶段划分
        1.3 冒险

    Section 2. 数据通路:介绍了 MIPS 流水线处理器的数据通路设计

    Section 3. 控制单元:介绍了 MIPS 流水线处理器的 Control Unit 设计

    Section 4. 流水线冒险:本章重点,介绍了 MIPS 流水线处理器的冒险解决方法
        4.1 定义
        4.2 解决数据冒险: Forwarding
        4.3 解决数据冒险: Stall
        4.4 解决控制冒险: Flush
        4.5 小结

    Section 5. 性能分析:分析了 MIPS 流水线寄存器的 CPI 以及时钟周期长度决定方法

1. 基本思路

1.1 流水线技术

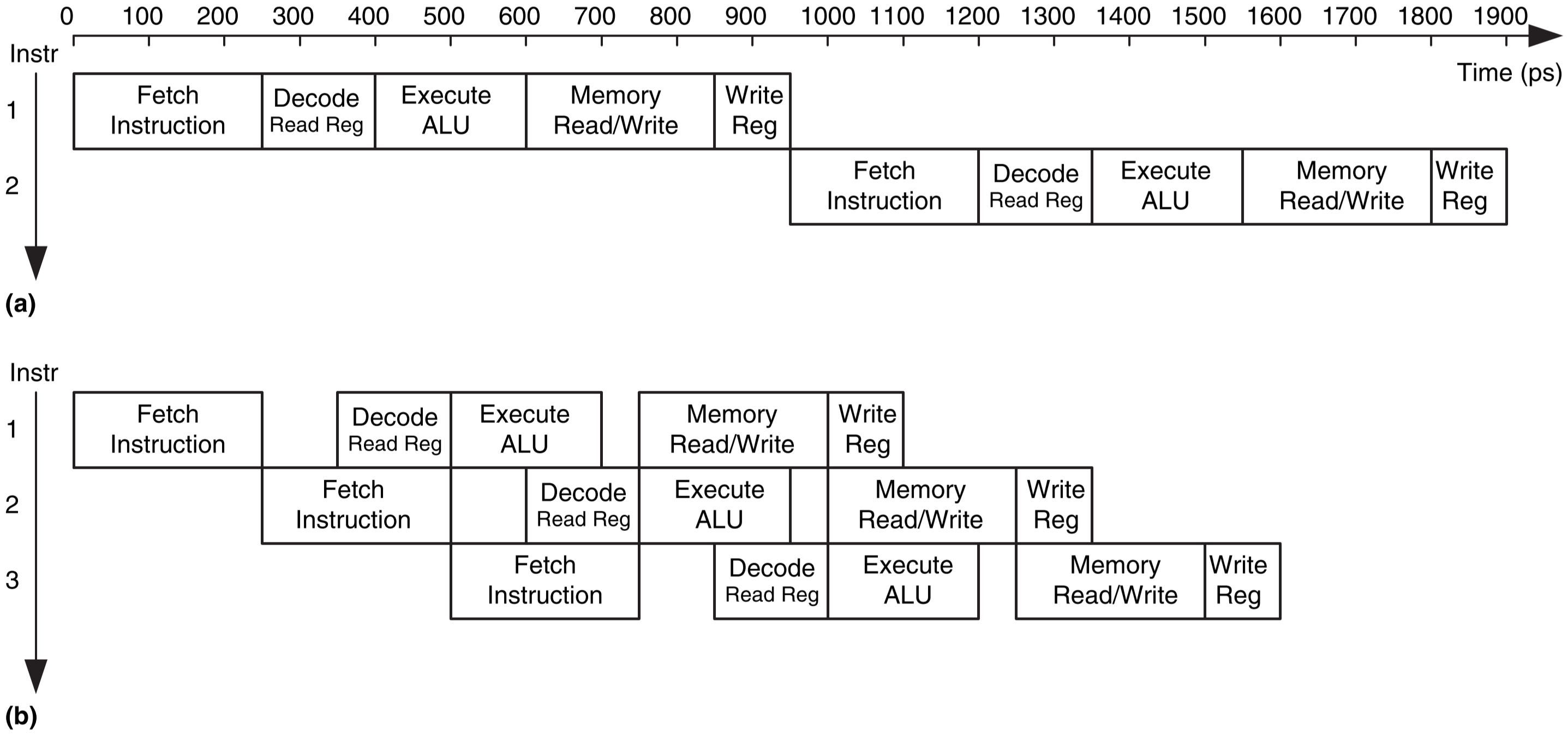

    流水线 (Pipeline) 是一种有效的提升系统带宽的技术手段。考虑我们在 单周期 MIPS 处理器的设计 中设计的单周期 MIPS 处理器,其运行形态如上图 (a) 所示。在本节讨论的流水线技术中,我们通过将单周期处理器的设计分解为 5 个流水线阶段 (pipeline stages)。在同一时刻下,流水线处理器可以同时执行 5 条指令,如上图 (b) 所示。每个指令都处在不同的阶段下。由于每个阶段都只是整个数据通路逻辑的大约 `1/5`,因此流水线处理器的时钟周期大约可以增加 5 倍,所以运行一条指令所需要的时延基本没有发生改变,但是我们却通过流水线技术提升了几乎 5 倍系统运行的吞吐量。

1.2 阶段划分

    详细地说,我们会把指令的执行过程分为以下 5 个阶段:

  1. Fetch: 从 Instruction Memory 中读取相关指令;
  2. Decode: 从 Register File 从读取源操作数; 解码获取得到的指令,输出相应的控制信号;
  3. Execute: 利用 ALU 进行相关计算操作;
  4. Memory: 读写 Memory;
  5. Writeback: 如果需要的话,将计算结果写回 Register File

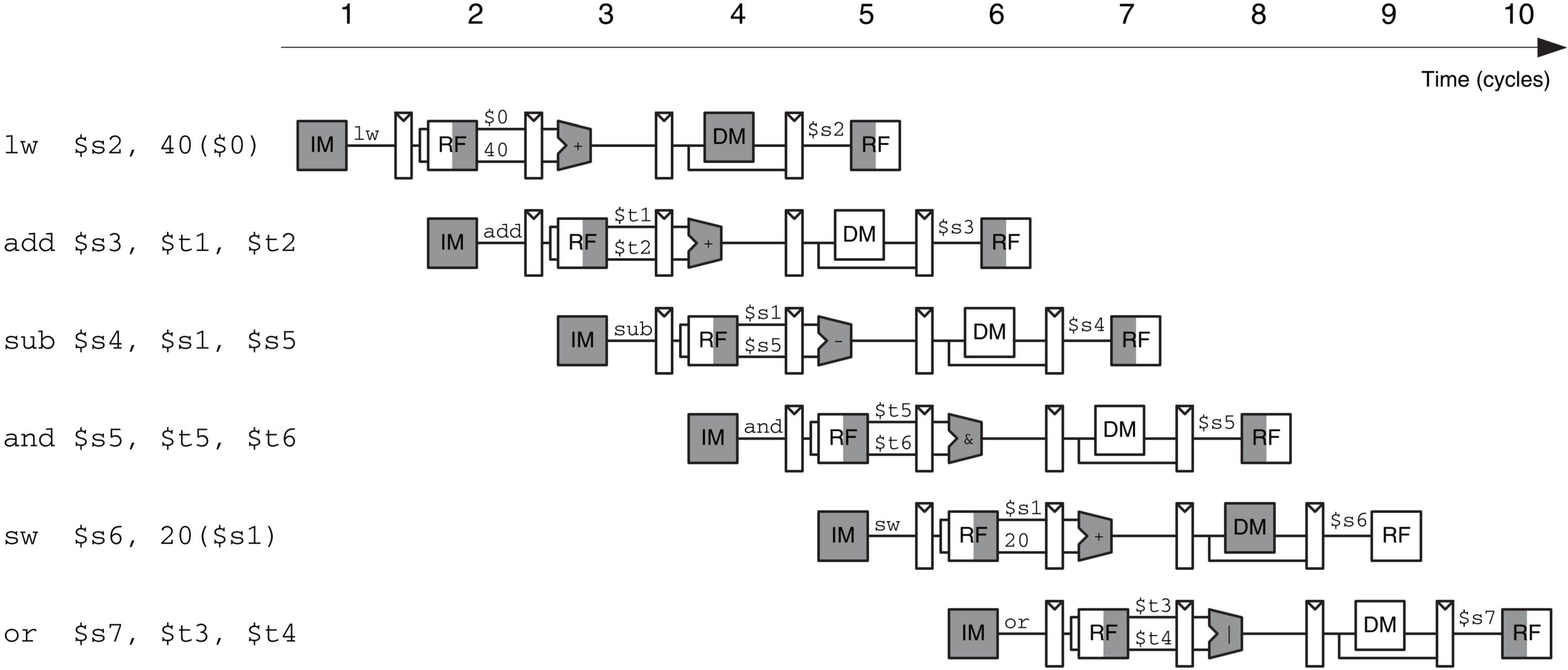

    如下图所示,是我们对多条指令在流水线处理器中运行的抽象表示。每一个流水线阶段都由代表该阶段的关键部件表示: Instruction Memory (IM)Register File (RF) ReadALU executionData Memory (DM)Register File (RF) Write。我们抽取出图中的每一行,看到的将是一条指令穿梭在各个流水线阶段中的运行周期; 我们抽取中图中的每一列,看到的是在一个特定的时钟周期下,各个流水线阶段正在运行的不同指令。

    在上述图中,注意到我们使用了阴影来代表某个部件正在被使用。值得注意的是 Register File 在 Decode 阶段会被读取,而在 Writeback 阶段会被进行写入,我们在上图中使用了不同半边的阴影来表示这种区别。可以发现,Register File 在同一个时钟周期内,既可以被读取,又可以被写入。

1.3 冒险

    由于流水线处理器允许多条指令在同一段时间内在处理器中运行,因此一个必须解决的问题是 冒险 (hazard) 问题 —— 一条后续的指令需要前序指令的运算结果,但是前序指令尚未完成运行。我们在后面将会介绍 forwardingstallsflushes 三种方法来解决冒险问题。

2. 数据通路

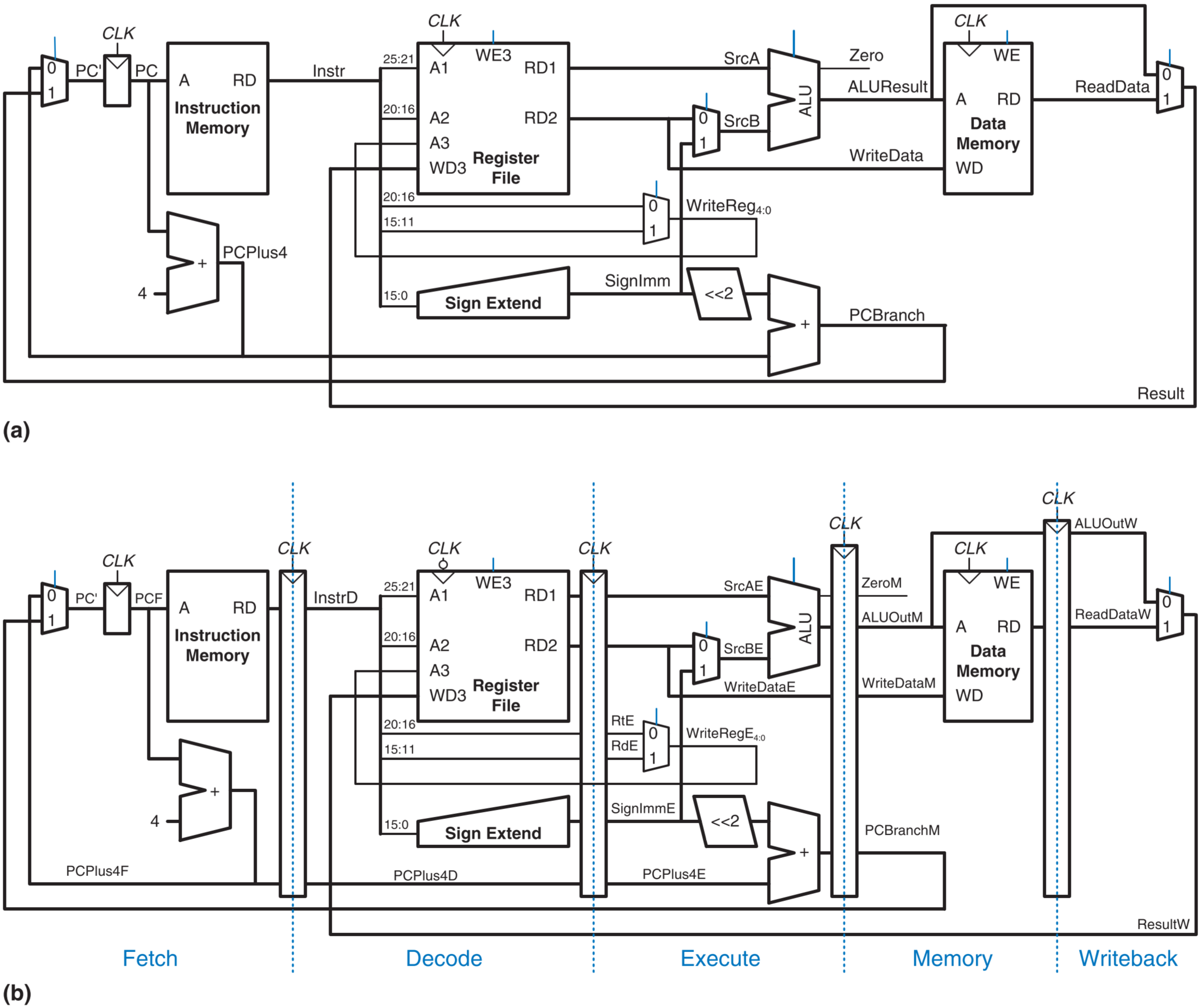

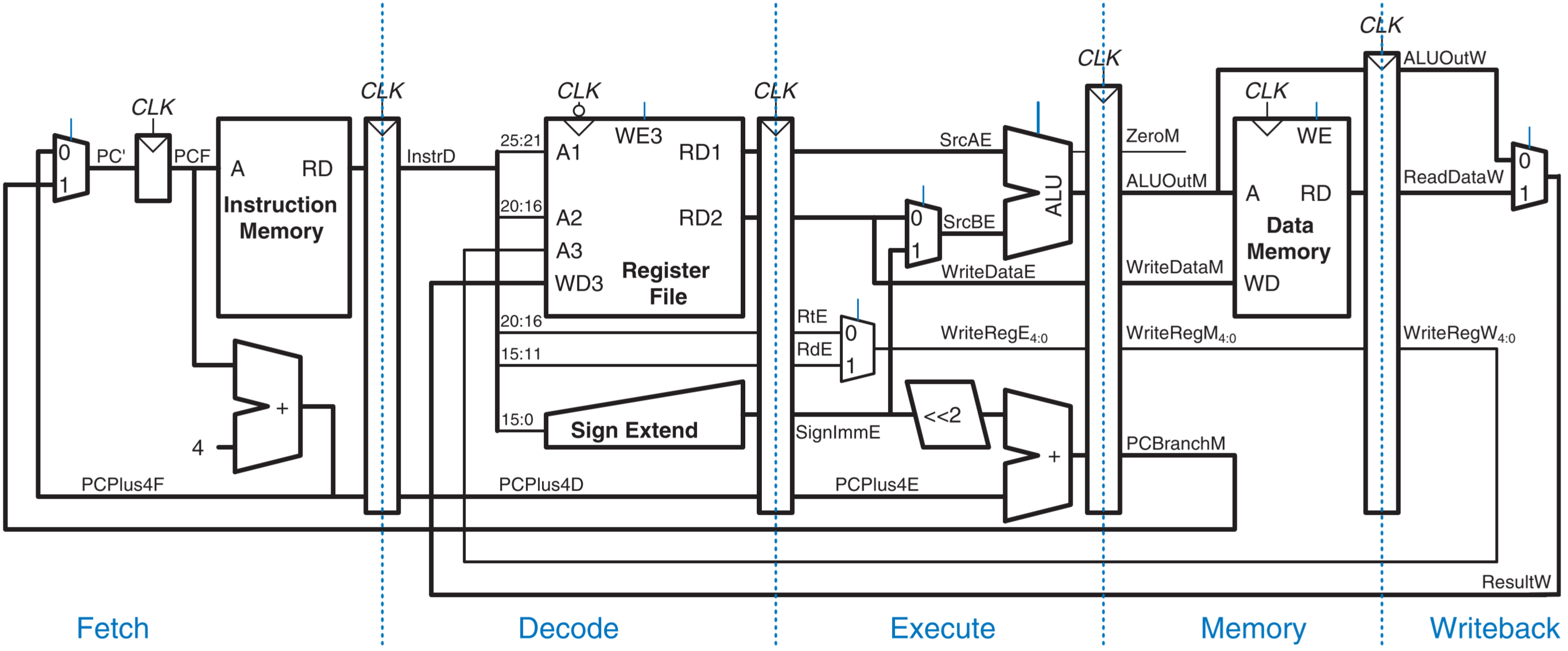

    如上图 (a) 所示,是我们在 单周期 MIPS 处理器的设计 中完成的数据通路。通过在数据通路中插入四个 Pipeline Register,我们即可以将其分解为 5 个阶段,如上图 (b) 所示。然而实际上我们不能简单地向数据通路中添加 Pipeline Register 就草草了事,图 (b) 是一个存在错误的流水线设计。流水线设计中有一个很重要的原则: 与一条指令相关所有信号输出都应该被推送到下一个流水线阶段。因此,观察上图 (b),错误出现在最后一个对 Register File 的写逻辑,信号 `WriteRegE_{4:0}` 来自于 Execute 阶段,而信号 `Resu l tW` 来自于 Writeback 阶段,这很明显是不匹配且错误的。因此,我们虽然在 Execute 阶段就获得了 `WriteRegE_{4:0}` 信号,但是我们必须将该信号伴随着指令的执行一路推送到 Writeback,然后和 `Resu l tW` 信号一起送上 Register File 的写入端口。修正的数据通路如下图所示:

    细心的读者还会发现,PC 的输入端口信号 PC' 的更新逻辑也存在一定的问题: 它既可以在 Fetch 阶段被更新,也可以在 Memory 阶段中被更新。我们会在后面专门针对冒险问题的讨论中解决这个问题。

3. 控制单元

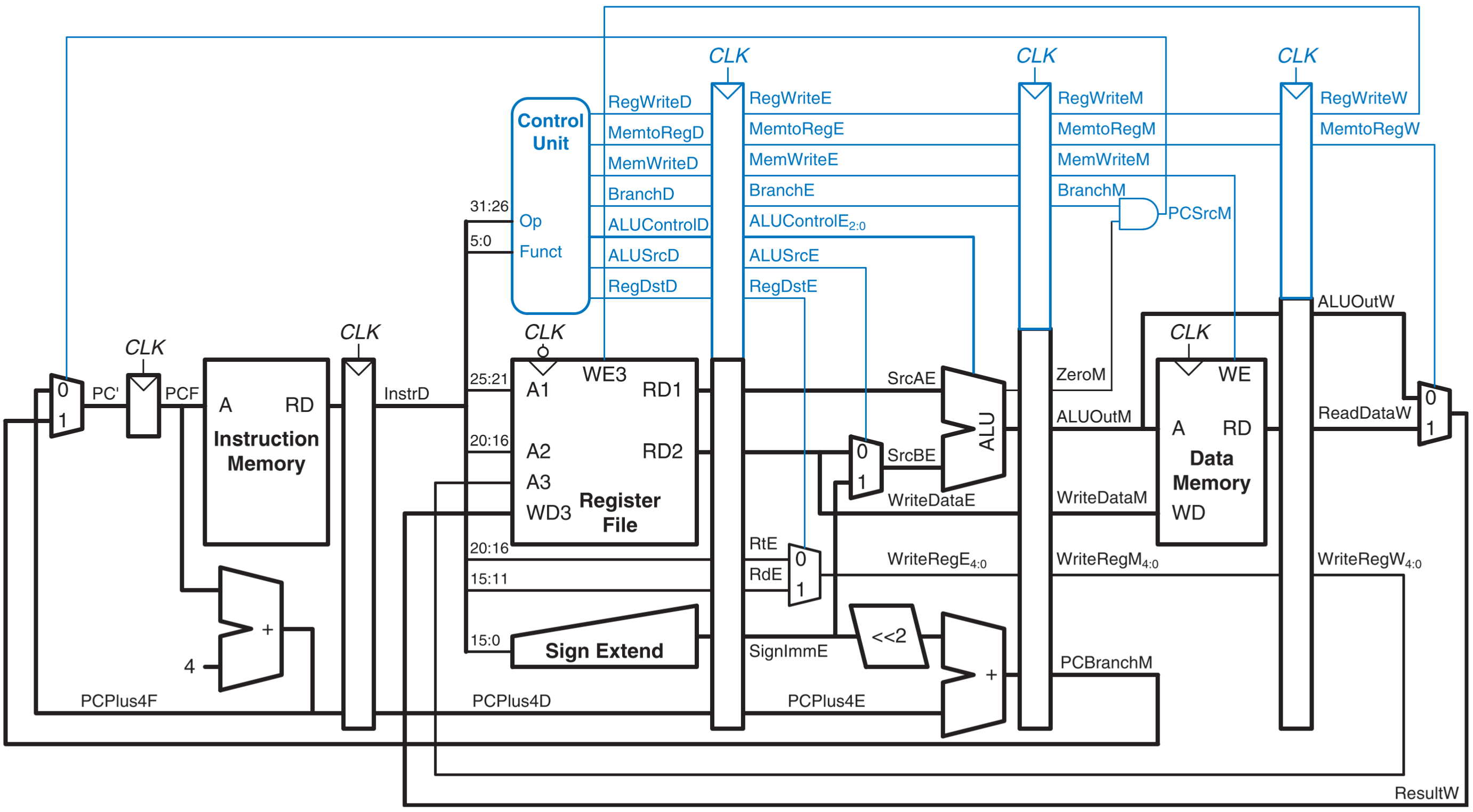

    在流水线处理器中,我们使用了和单周期处理器一样的控制信号,如上图所示。Control Unit 根据指令的 opcodefunct 字段来输出相应的控制信号。同样地,遵循上述的流水线处理器设计的原则,我们需要将这些控制信号伴随着指令在流水线中的执行,一路推送到后续的各个流水线阶段中。

4. 流水线冒险

4.1 定义

  1. 如果一条指令的执行依赖于另一条 未完成 的指令的运行结果,我们说当前流水线发生了 数据冒险 (Data Hazard);
  2. 如果在处理器还没有得出下一条要运行的指令的地址的情况下,第一级流水线阶段就读取了可能有误的下一条指令,我们就说当前流水线发生了 控制冒险 (Control Hazard);
  3. 结构冒险?

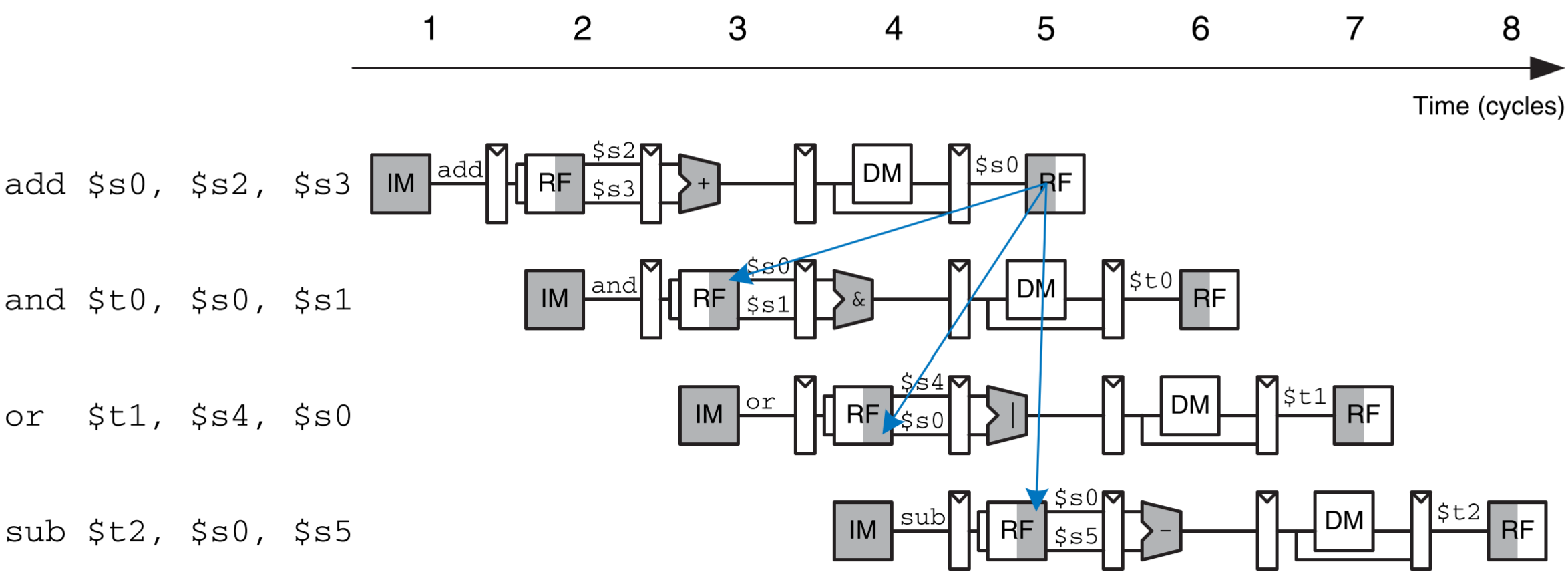

    我们来看一个数据冒险的例子。如上图所示,当指令 add $s0, $s2, $s2 还没有完成对 s0 的写入操作时,后续指令对 s0 寄存器的引用就都会产生错误的旧的引用结果。我们把这种情况称为 写后读 (Read After Write, RAW)

    值得注意的是,上图中最后一条指令 sub $t2, $s0, $s5 的执行并不存在数据冒险问题,原因是因为: 在一个时钟周期内,Register File 在前半个时钟周期完成数据的写入,在后半个时钟周期完成数据的读取。因此在上图的第 5 个时钟周期中,指令 add $s0, $s2, $s2 在前半个时钟周期完成了对 s0 的写入操作,指令 sub $t2, $s0, $s5 在后半个时钟周期读取到了 s0 被更新的值,因此不存在数据冒险问题。

    在本节中我们将引入一个 Hazard Unit,用于处理冒险问题。相应地,下面我们将介绍两种种用于解决数据冒险的方法: ForwardingStall,以及一种用于解决控制冒险的方法: Flush

4.2 解决数据冒险: Forwarding

    Forwarding (转发) 技术用于解决我们在上面看到的 RAW 数据冒险。满足如下条件的数据冒险可以使用转发手段来进行解决:

转发条件

[正在 Execute 阶段的指令的源操作寄存器] 与 [正在 MemoryWriteback 阶段的指令的目的操作寄存器] 相同时

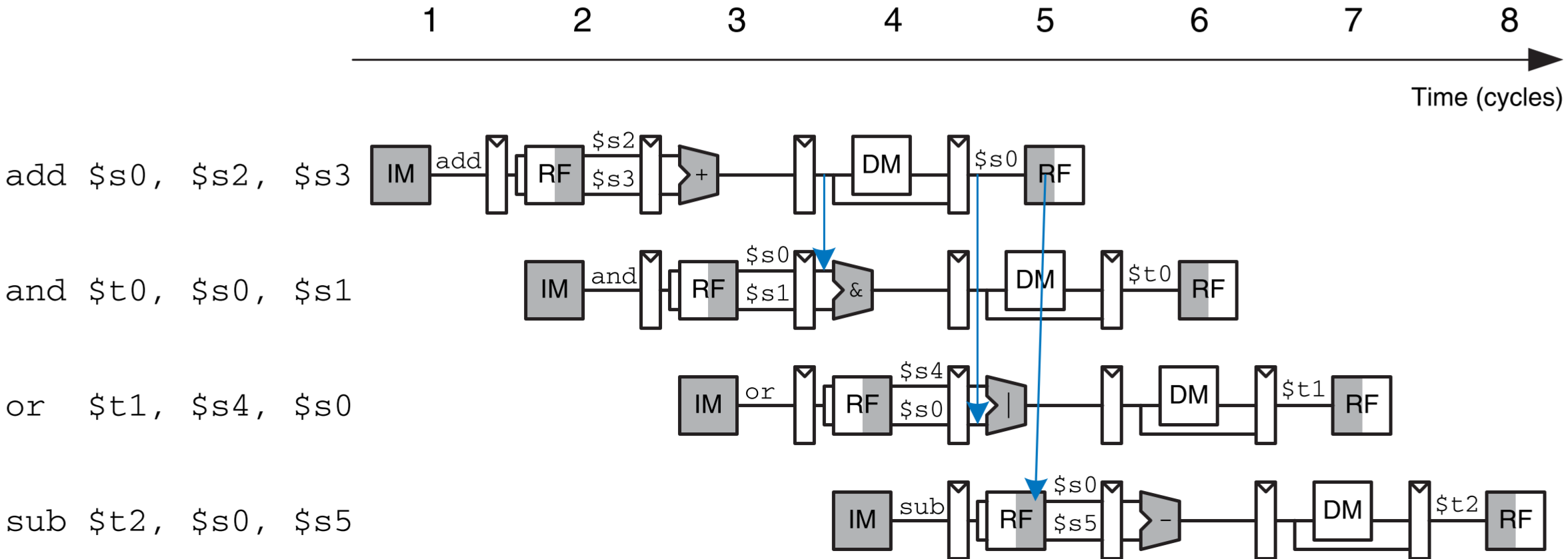

    转发技术的流程是这样的。如下图所示,在第 4 个时钟周期,指令 add $s0, $s2, $s3 (p.s. 以下简称指令[1]) 位于 Memory 阶段,此时由于下一条指令 and $t0, $s0, $s1 (p.s. 以下简称指令[2]) 需要使用到 s0 寄存器,因此如图所示, s0 寄存器的结果在指令[1] 的 Memory 阶段被转发到了指令 [2] 的 Execution 阶段,此时虽然指令 [1] 还未将更新过的 s0 寄存器的值写入 Register File,但是指令[2] 拿到的是正确的更新好的值。

    同理,在第 5 个时钟周期,指令 or $t1, $s4, $s0 (p.s. 以下简称指令[3]) 接受到了来自指令[1] 在其 Writeback 阶段转发过来的 s0 指令的值。而对于最后一条指令 sub $t2, $s0, $s5 (p.s. 以下简称指令[4]),我们在上面已经提及,Register File 在时钟周期前半部分写入,后半部分读取的特性,因此并不需要进行转发。

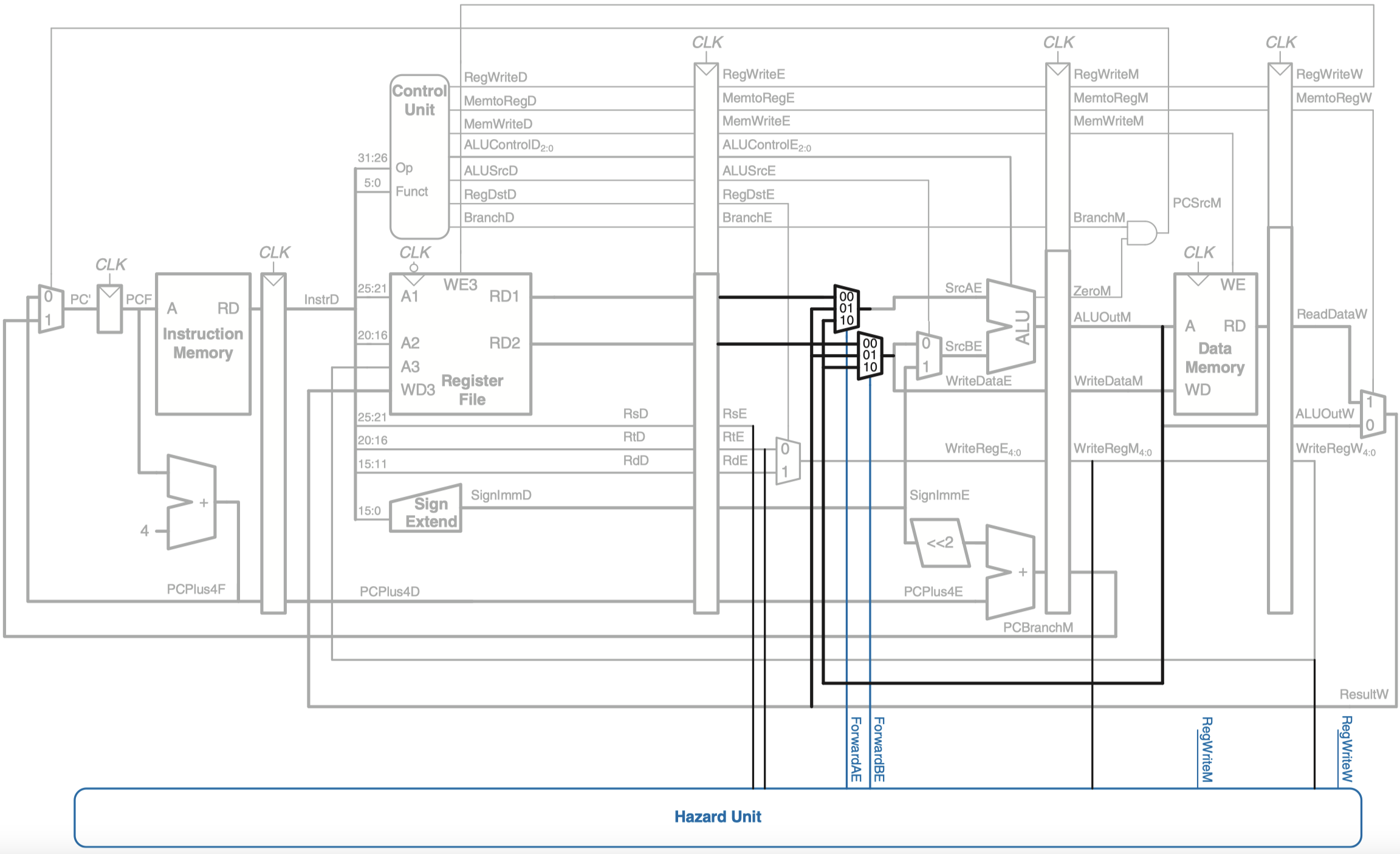

    为了实现转发,我们必须向处理器中加入一个 冒险检测单元 (Hazard Detection Unit, HDU),以及两个用于转发的多路选择器,如下图所示。

    HDU 接收运行至 Execution 阶段的指令的 rs (i.e. `Instr_{25:21}`) 和 rt (i.e. `Instr_{20:16}`) 字段,用于明确该指令所需要的源寄存器; 同时它还接收运行至 MemoryWriteback 阶段的指令的写入寄存器地址 (p.s. 由 rt (i.e. `Instr_{20:16}`) 或 rd (i.e. `Instr_{15:11}`) 指定,在该指令的 Execution 阶段 就已经被获取),当前指令在 Execution 阶段的 ALU 计算结果 `ALUOutM` 和 `ALUOutW`,以及指示是否需要对 Register File 进行写入的信号 `RegWriteM``RegWriteW`,用于明确该指令是否需要对相关寄存器进行写入。注意到此处的 `RegWriteM``RegWriteW` 信号与控制单元的两个同名信号是同样的两个信号。

    在数据通路上,两个多路选择器用于选择 ALU 两个输入操作数的来源: (1) 伴随当前指令的 Register File 的寄存器读取值; (2) 先序指令转发值。HDU 会对转发条件 (p.s. 见上面) 进行判断,如果满足条件,则就会通过信号 `Fo rwardAE``Fo rwardBE`,把由 `ALUOutM` 或 `ALUOutW` 承载的寄存器更新值转发至 Execution 阶段的指令。

    值得注意的是,如果 MemoryWriteback 阶段的指令都需要进行转发,也即它们都满足转发条件,那么优先转发 Memory 阶段的寄存器更新值,因为它是最新的更新结果。另外,寄存器 $0 是固定被硬件下拉至 0 值的,因此它不会被转发。对于 ALU 的操作数 SrcA 来说,它的转发选择逻辑可以表达如下 Verilog 代码:

1
2
3
4
5
6
7
8
9
10
// 这样写是否考虑了优先级?
if ((RsE != 0) && (RsE == WriteRegM) && (RegWriteM)) begin
ForwardAW = 10;
end
else if ((RsE != 0) && (RsE == WriteRegW) && (RegWriteW)) begin
ForwardAW = 01;
end
else begin
ForwardAW = 00;
end

4.3 解决数据冒险: Stall

    对于 lw 指令来说,它对寄存器的更新值是在 Memory 阶段结束时才能获取到的,而不像我们上面看到的指令那样在 Execute 阶段结束之后就可以拿到,因此我们说这类指令有 Two-cycle Latency。假若这类指令后续有依赖于其目的寄存器的指令,那么单靠我们上面介绍的转发技术是无法解决的。

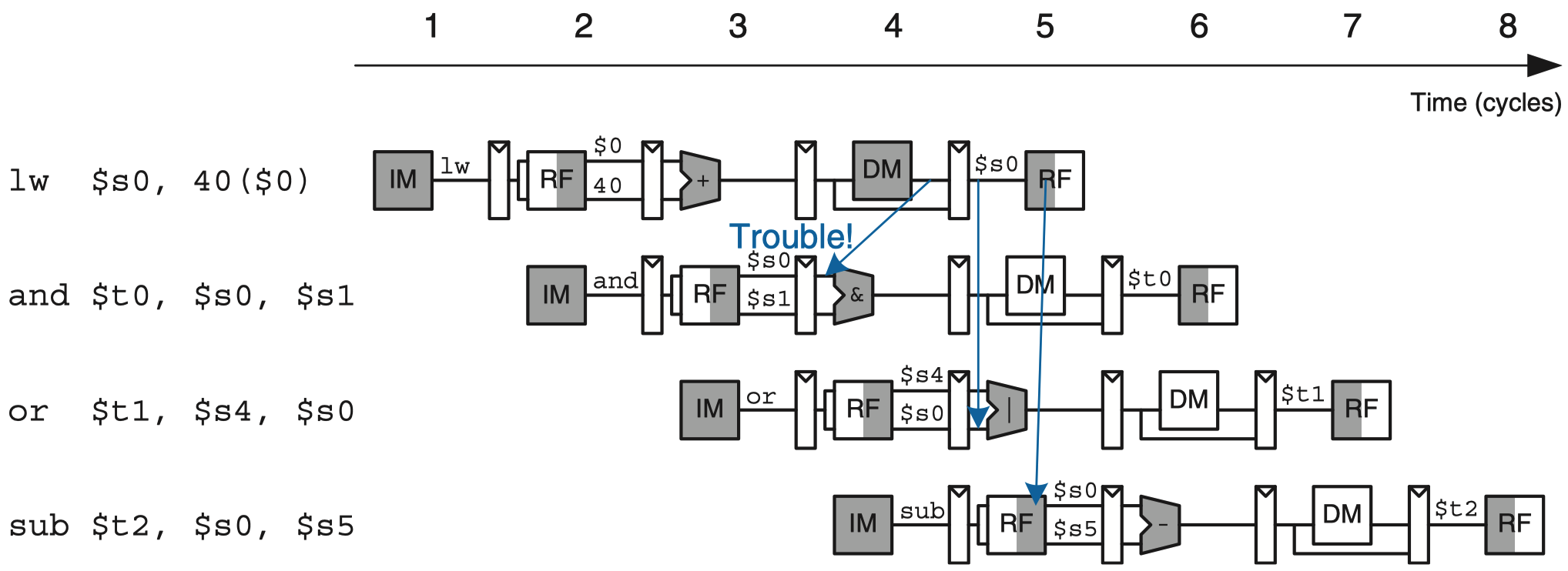

    如下是一个 Two-cycle Latency 的例子。当指令 lw $s0, 40($0) (i.e. 以下简称指令[1]) 需要运行到第 4 个时钟结束时才能够获取到 s0 寄存器的正确更新值,然而指令 and $to, $s0, $s1 (i.e. 以下简称指令[2]) 在第 4 个时钟周期的开始处就需要使用 s0 寄存器的值,因此此时单靠转发并不能解决该冒险问题。

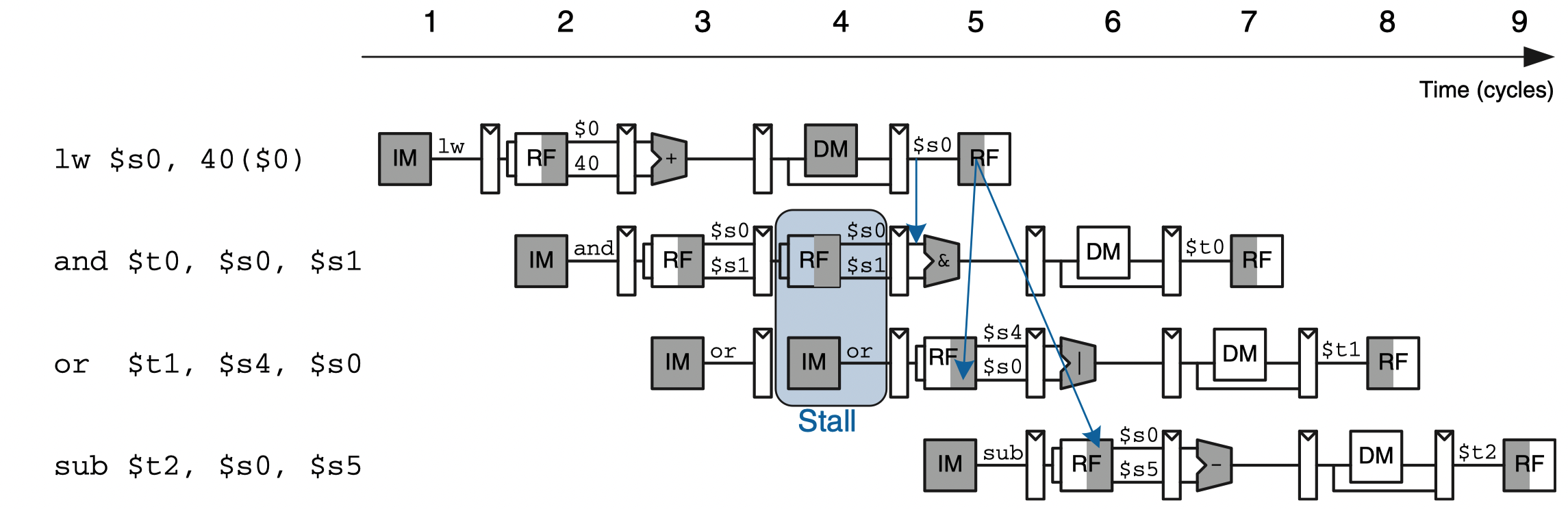

    因此,我们在这里讨论一种新的解决上述数据冒险问题的方案: 停顿 (Stall)。 如下图所示,指令[2] 会在第 3 个时钟周期,也就是当它运行到 Decode 阶段的时候,产生一次停顿,也就是说到了第 4 个时钟周期,它还是处于 Decode 阶段。相应地,指令 or $t1, $s4, $s0 (i.e. 以下简称指令[3]) 也会被相应地进行一次停顿,在第 3 个和第 4 个时钟周期都停顿在 Fetch 阶段。

    注意到在第 4 个时钟周期中,Execute 阶段处于空闲状态; 在第 5 个时钟周期中,Memory 阶段处于空闲状态; 在第 6 个时钟周期中,Fetch 阶段处于空闲状态。我们将这些在流水线中 unused 的阶段成为 气泡 (bubble)。气泡的产生原理是在 Execution 阶段清空所有流水线寄存器的值,包括所有的控制信号和存储的数据,以使得 Execution 阶段仿佛是在执行一条 nop,并且这条伪 nop 指令将会随着流水线的推进到达 MemoryWriteback 阶段。细心的读者会注意到,在 Execution 阶段的所有流水线寄存器中,只有 RsE, RtE, RdE 和所有控制信号寄存器中存储的值会被用于更新内存单元以及 Architectural State (i.e. 各类寄存器),因此理论上来说,在停顿发生的时候,我们并不需要清空所有的 Execution 阶段的流水线寄存器,而只清空上面我们提到的这些寄存器就足够了。

停顿条件

    我们下面会看到,HDU 会对一条正处于 Execute 阶段的指令进行检查,如果发现是一条 lw 指令,并且它的目的寄存器 (i.e. 由 rt (`Instr_{20:16}`) 字段指定) 与当前正处于 Decode 阶段的指令的任一源寄存器 (i.e. 由 rs (`Instr_{20:16}`) 和 rt (`Instr_{20:16}`) 指定)相同,则这条位于 Decode 阶段的指令会被停顿一个周期,停顿结束后它进入 Execute 阶段时,它就能收到正确的来自 Writeback 阶段的 lw 的转发值。

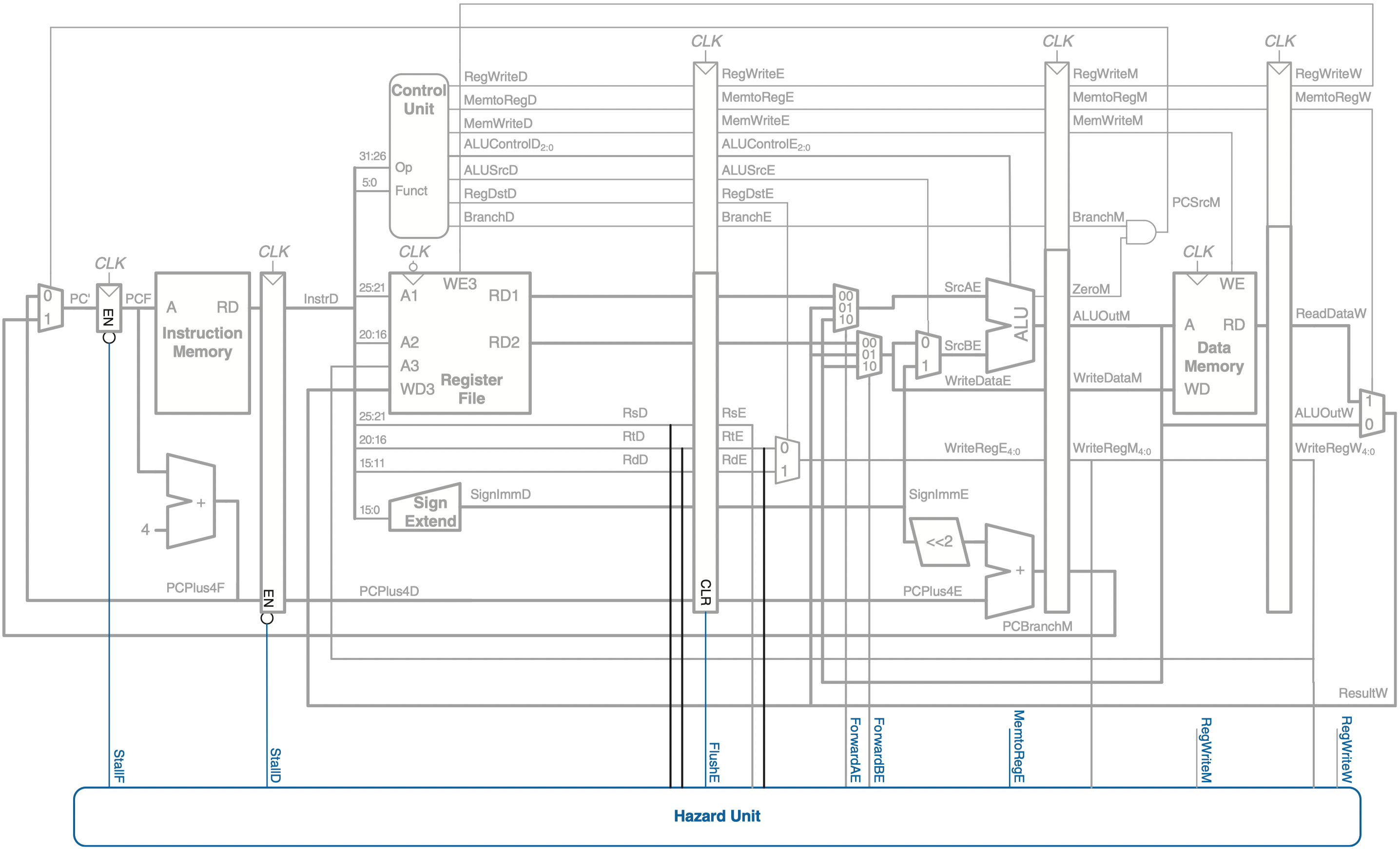

    我们现在来讨论流水线处理器是如何支持停顿设计的。如上图所示,是支持停顿的流水线处理器,我们向 FetchDecode 阶段的流水线处理器上增加了 EN 使能端口,相应的使能信号是 `StallF``StallD`;向 Execute 阶段的流水线处理器上增加了 CLR 同步重置端口,相应的重置信号是 `FlushE`

    当 HDU 检测到停顿条件时,它会使能 `StallF``StallD` 信号来关闭 FetchDecode 阶段的流水线处理器的更新 (p.s. 注意到这两个流水线寄存器的 EN 使能端口前有两个反相器),以使得它们保持旧值。同时 HDU 还会使能 `FlushE` 信号,以使在下一个时钟周期开始的时候清空 Execute 阶段的流水线寄存器的输出,以在 Execute 阶段产生一个气泡。另外,我们在 Execute 阶段将控制信号 `Memt oRegE` 送入了 HDU,HDU 凭借这个信号判断得出当前在 Execute 阶段的指令是否是一条 lw 指令。

    上述信号的控制逻辑可以使用以下 Verilog 代码进行表示:

1
2
3
4
wire lwstall = ((RsD==RtE) || (RtD==RtE)) && (MemtoRegE)
StallF = lwstall
StallD = lwstall
FlushE = lwstall

4.4 解决控制冒险: Flush

    beq 指令在流水线处理器中会引入这样的一个问题: 只有当 beq 指令运行到 Memory 阶段的时候,才能知悉是否需要对 PC 寄存器进行修改,而此时已经有三条分别位于 Fetch, DecodeExecute 阶段的指令进入了流水线,此时必须对在 beq 指令之后的指令进行处理。

    一个最简单暴力的办法就是一旦发现一条 beq 指令进入流水线,就停顿三个时钟周期,直到 beq 指令在其 Memory 阶段对 PC 寄存器进行更新,才开始下一条指令的执行。这样的方法无异于降低了处理器的运行效率。

    另一种方法是,对分支指令的跳转结果进行预测,然后基于预测结果将相关后序指令送入流水线。当分支指令在其 Memory 阶段知悉跳转结果时,如果预测结果是错误的,那么被送上流水线的三条后续指令就必须被 清空 (Flush),清空的办法是清空相关阶段的流水线寄存器中的值,也就是我们上面提到过的插入气泡。这些被浪费了指令周期被称为 分支预测错误惩罚 (Branch Misprediction Penalty)

    下图是清空方案的一个例子。指令 beq $t1, $t2, 40 (i.e. 以下简称指令[1]) 位于 24 地址处,其与后续的三条指令被陆续送上了流水线,也就是说处理器的预测是不会发生跳转行为。在第 4 个时钟周期,位于 Memory 阶段的指令[1] 得到了跳转结果,我们假设跳转条件为真,那么此时后续三条分别位于 Fetch, DecodeExecute 阶段的指令的流水线寄存器都将被清空。在第 5 个时钟周期时,位于跳转目的地址的 64 内存单元存储的指令 slt $t3, $s2, $s3 就被送上了流水线。

    考虑上面的方案,我们总得等到 beq 指令执行到 Memory 阶段后才能知悉指令跳转的结果。如果预测错误,我们将浪费掉三个时钟周期的运行资源,这对处理器的性能将是一个极大的损失。因此,我们最直接的一个想法就是: 是否可以提前知悉跳转结果?

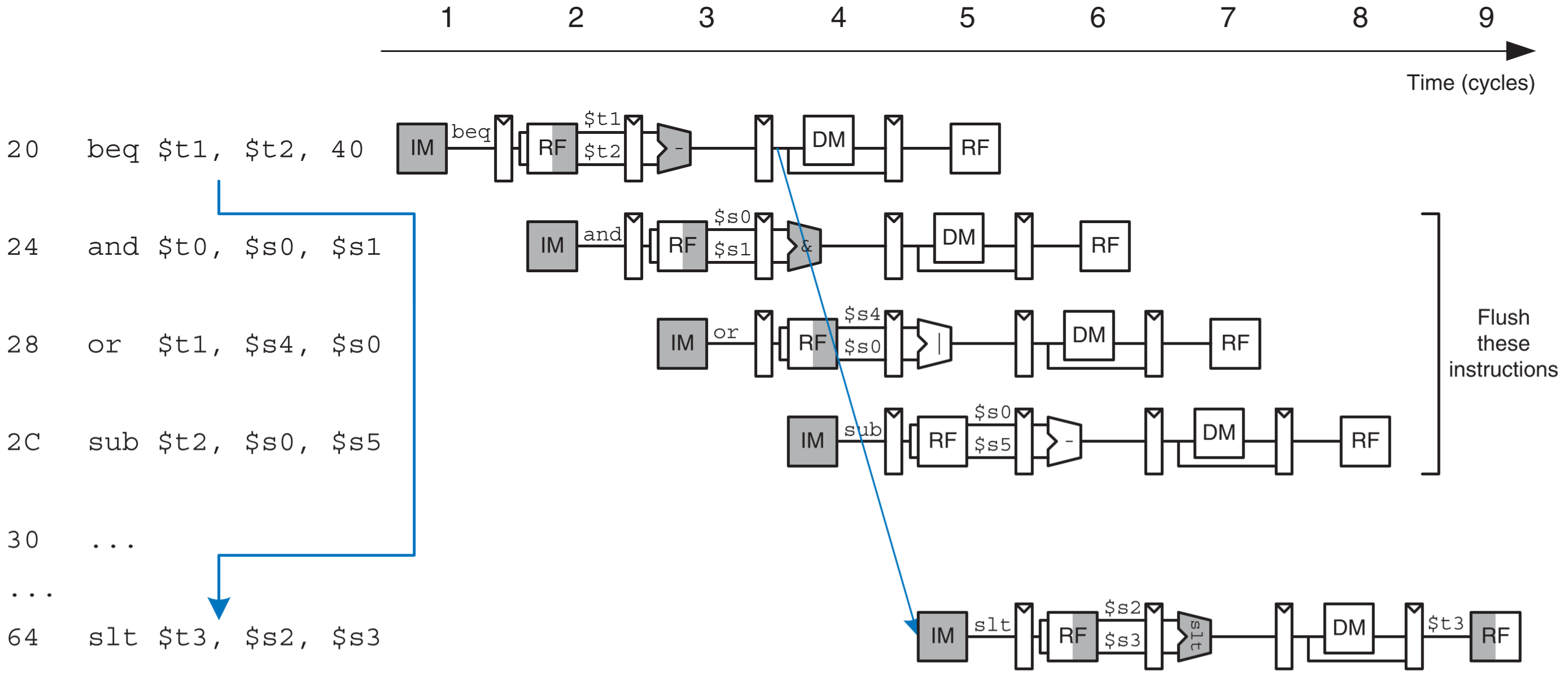

    beq 的跳转预测涉及到对两个寄存器值的判断。当判断到我们读取到的指令是一条 beq 指令时,我们可以在其运行到 Decode 阶段时,提前使用一个额外的比较器,对从 Register File 读取出来的两个源寄存器的值进行比较,并且在 Decode 阶段结束时,将相应的比较结果用于决定下一个 PC 指针值。下图展示了该跳转过程,可以发现,如果我们可以在 Decode 阶段就知悉跳转结果,当遭遇预测失败时,我们只需要清空当前 Fetch 阶段的流水线寄存器就可以了,减少了由于控制冒险产生的气泡的个数。

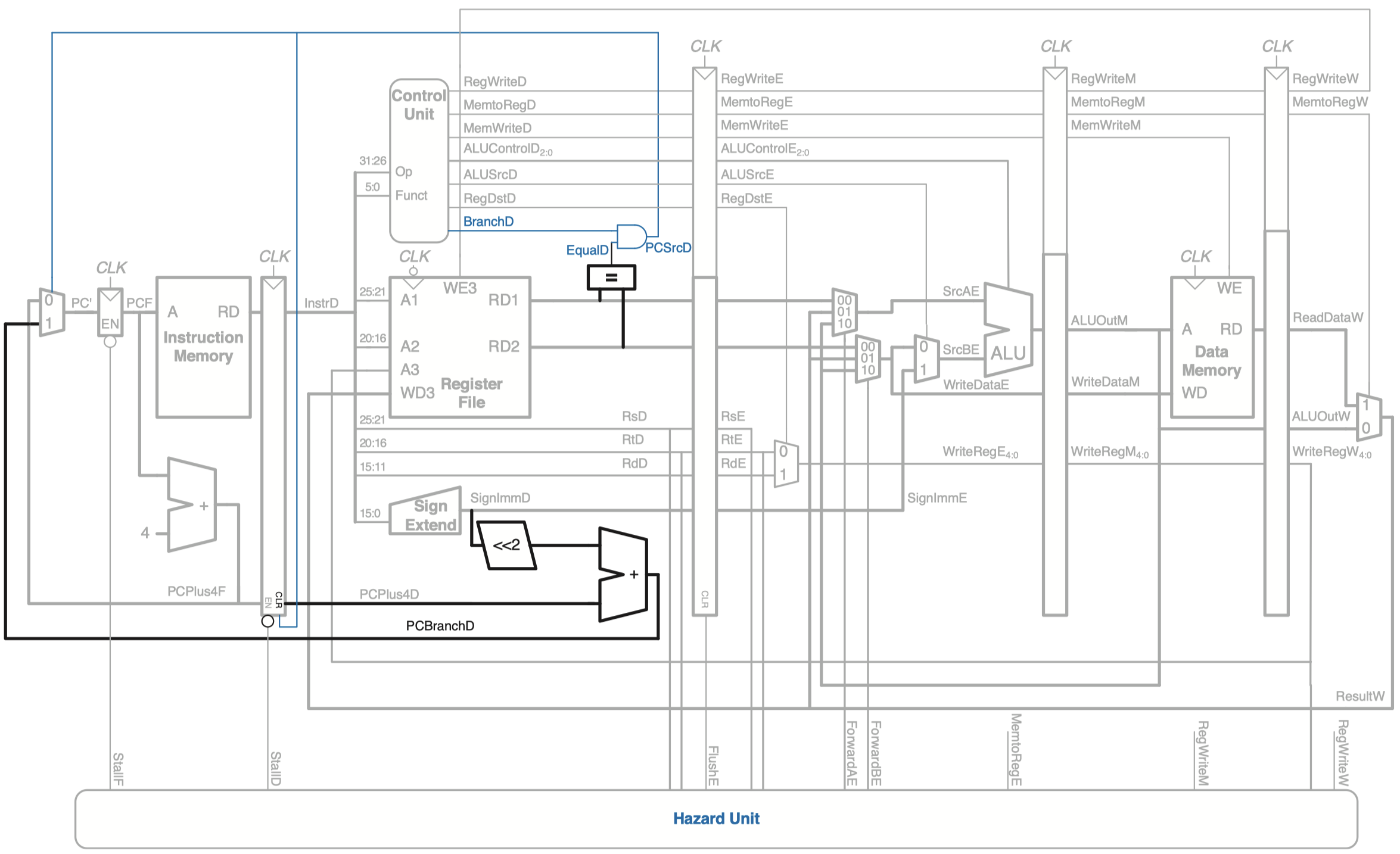

    为了支持对提前清空操作的支持,我们对 HDU 进行了修改,如下图所示。首先,我们在 Decode 阶段增加了一个比较器,在 Decode 阶段就对读取出来的两个寄存器数据进行比较,并且配合控制信号 `BranchD`,形成最终决定是否跳转的信号 `PCSrc`。一旦该信号被使能,首先它会被用于选取 PC 寄存器前的多路选择器,以选择来自 beq 指令计算结果的下一指令地址; 其次它会被用于清空 Decode 阶段的流水线寄存器。

    另外,注意到为了在 Decode 阶段就能计算得到相应的跳转地址,我们把用于计算跳转地址的加法器也放置到了 Decode 阶段中,以在需要跳转的时候,在 Decode 阶段中就能得到跳转的具体地址。

    然而,单纯的进行上述修改仍然遗留了一个 RAW 的数据冒险问题: 如果 beq 指令的前序指令尚未将相关寄存器的更新值写回 Register File 中,那么比较器获取的两个寄存器值就为旧值,因此我们必须解决该数据冒险问题。

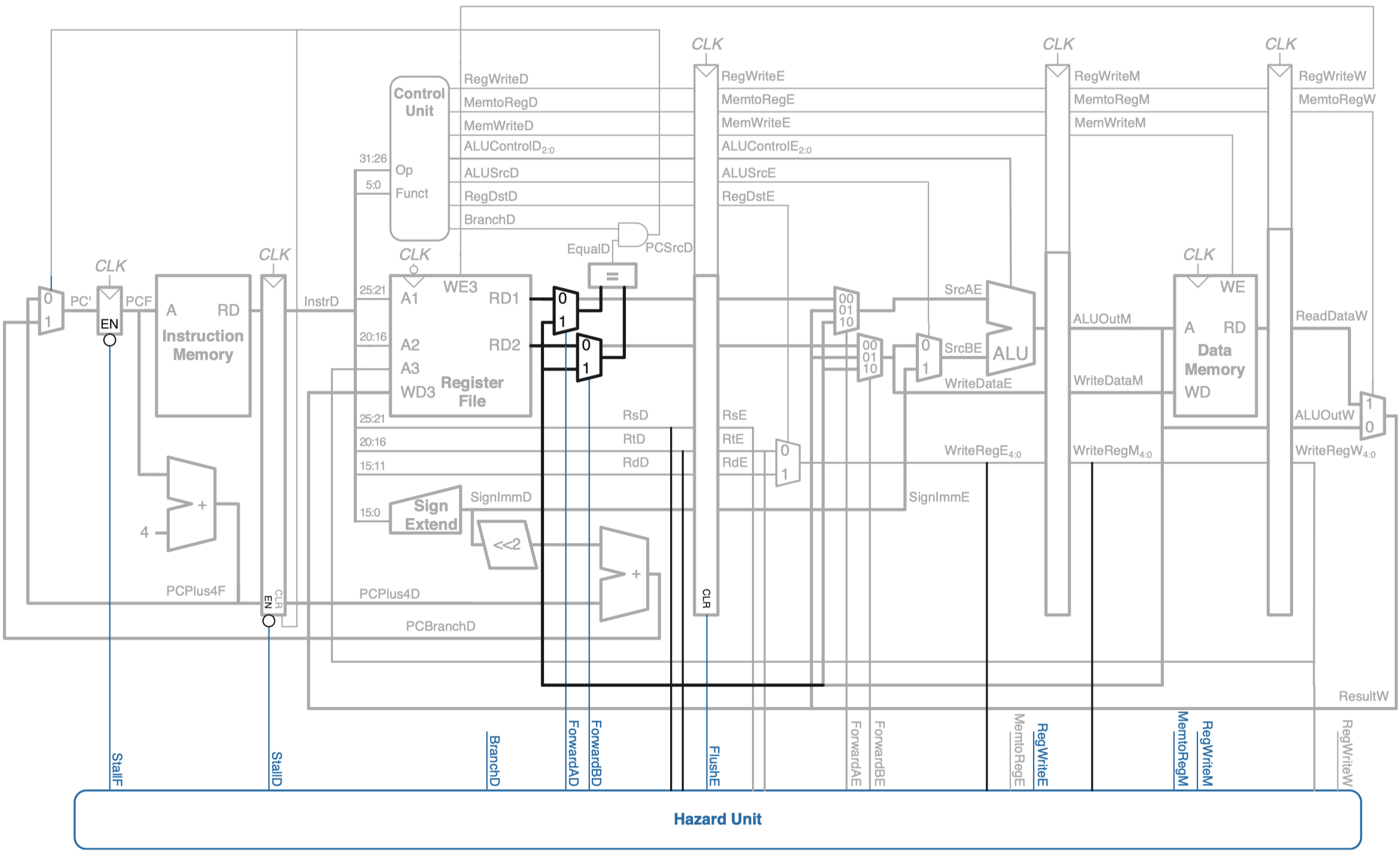

    解决办法如下图所示,具体如下:

    首先,HDU 根据 `BranchD` 信号检测到位于 Decode 阶段的指令是一条 beq 指令,从 `RsD` 和 `RtD` 获取 beq 指令判断的寄存器,从 `WriteRegE_{4:0}`, `WriteRegM_{4:0}` 和 `WriteRegW_{4:0}` 获取 Execute, MemoryWriteback 阶段的指令写入的目标寄存器,然后它会对以下情况进行检查:

  1. 如果在 Writeback 阶段的前序指令将新值写入寄存器,那么由于 Register File 在时钟周期前半部分完成写入,在后半部分完成读取,所以没有冒险会产生;
  2. 如果在 Memory 阶段的前序指令产生了写入寄存器的新值,它将被转发至 Decode 阶段接在比较器前的两个多路选择器,HDU 分别使用 `Fo rwardAD``Fo rwardBD` 信号对这两个多路选择器进行控制。HDU 根据 `RegWriteM` 检测到这种情况;
  3. 如果在 Memory 阶段的指令是一条 lw 指令,那么位于 Decode 阶段的 beq 就必须等待该 lw 指令到达 Writeback 阶段时,才可能获取更新的寄存器值,因此流水线必须停顿一个时钟周期。HDU 根据 `Memt oRegM` 检测到这种情况;
  4. 如果在 Execute 阶段的前序指令产生了写入寄存器的新值,流水线同样需要被暂停一个时钟周期,使得这条指令到达 Memory 阶段,然后根据指令的不同,使用上述 2 或 3 来进行处理。HDU 根据 `RegWriteE` 检测到这种情况。

    基于上述修改,转发相关信号的产生逻辑可以使用如下 Verilog 代码来表示:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
// Branch Forward Control
wire ForwardAD = ((RsD != 0) && (RsD == WriteRegM) && (RegWriteM))
wire ForwardBD = ((RtD != 0) && (RtD == WriteRegM) && (RegWriteM))

// Normal Forward Control
// 这样写是否考虑了优先级?
if ((RsE != 0) && (RsE == WriteRegM) && (RegWriteM)) begin
ForwardAW = 10;
end
else if ((RsE != 0) && (RsE == WriteRegW) && (RegWriteW)) begin
ForwardAW = 01;
end
else begin
ForwardAW = 00;
end

    停顿相关信号的产生逻辑可以使用如下 Verilog 代码来表示:

1
2
3
4
5
6
7
8
// Stall Control
wire branchstall = ( BranchD && (RegWriteE) && ((RsD == WriteRegE)||(RtD == WriteRegE)) ) ||
( BranchD && (Memt oRegM) && ((RsD == WriteRegM)||(RtD == WriteRegM)) )
wire lwstall = ((RsD==RtE) || (RtD==RtE)) && (MemtoRegE)

StallF = (lwstall || branchstall)
StallD = (lwstall || branchstall)
FlushE = (lwstall || branchstall)

4.5 小结

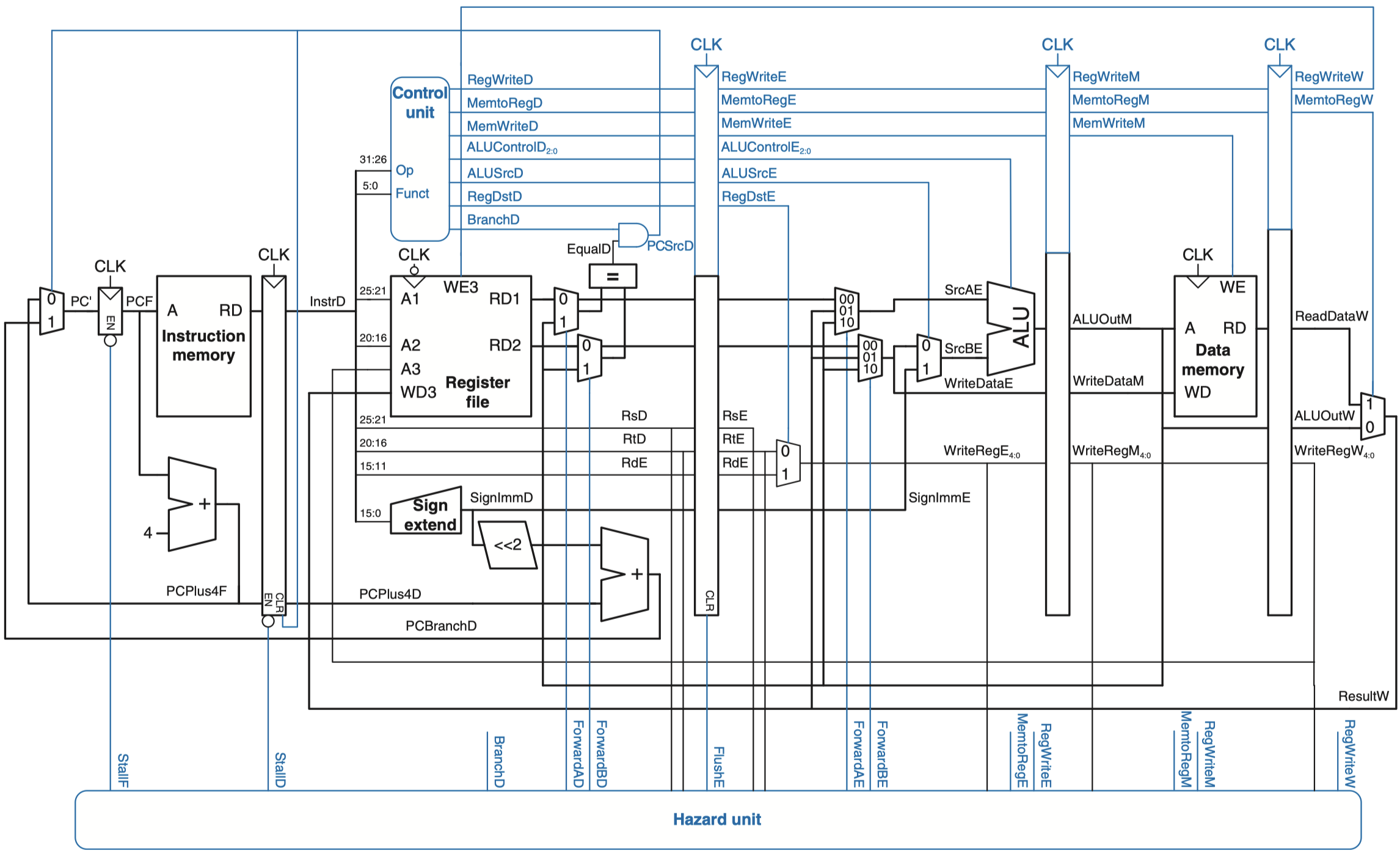

    现在我们已经完成了一个 5 阶段的 MIPS 流水线处理器设计了,总体如下所示:

5. 性能分析

5.1 CPI

    理想情况下 (i.e. 没有清空和停顿操作),流水线处理器每一个时钟周期可以接收一条新的指令,因此流水线处理器的 CPI 值为 1。由于每一次清空和每一次停顿操作都需要浪费掉一个时钟周期,所以在实际上流水线处理器会有稍高的 CPI。

5.2 时钟周期

    为了确定流水线处理器的运行时钟周期,我们需要取出 5 个阶段运行时间的最大值,也即

`T_c = max((t_{pcq}+t_{mem}+t_{setup}), (2(t_{pcq}+t_{RFRead}+t_{m ux}+t_{eq}+t_{AND}+T_{m ux}+t_{setup})), (t_{pcq}+t_{m ux}+t_{m ux}+t_{ALU}+t_{setup}), (t_{pcq}+t_{memwrite}+t_{setup}), (2(t_{pcq}+t_{m ux}+t_{RFWrite})) ) ((Fetch), (Decode), (Execute), (Memo ry), (Writeback))`

    有个值得注意的点是,由于 Register File 在 Writeback 阶段的前半个时钟周期完成写入操作,在 Decode 阶段的后半个时钟周期完成读取操作,因此这两个阶段的时钟周期长度实际上应该是 读取/写入 操作的两倍长。
