Verilog HDL 基础知识

⚠ 转载请注明出处：作者：ZobinHuang，更新日期：Jan.30 2022

    本作品由 ZobinHuang 采用 知识共享署名-非商业性使用-禁止演绎 4.0 国际许可协议 进行许可，在进行使用或分享前请查看权限要求。若发现侵权行为，会采取法律手段维护作者正当合法权益，谢谢配合。

目录

有特定需要的内容直接跳转到相关章节查看即可。

正在加载目录...

基础

模块与连续型赋值

module top_module( input in, output out );
  assign out = in;
endmodule

    使用上面的方法来定义一个模块，把模块的输入输出端口声明在模块名称后的括号中，使用 input 和 output 关键字来完成声明。

    使用 assign left_side = right_side 定义 连续赋值。连续赋值可以理解为在物理上完成了连线，因此只要 right_side 的值发生改变，left_side 的值就会发生改变，这不是一个 one-time event。

门电路

NOT Gate

module top_module(
  input in,
  output out
);
  assign out = ~in;
endmodule

    使用 ~ 符号来声明一个非门。

AND Gate

module top_module(
    input a,
    input b,
    output out );
  assign out = a & b;
endmodule

    符号 & 用于实现 按位与 (Bitwise-AND)，符号 && 用于实现 逻辑与 (Logical-AND)。

NOR Gate

module top_module(
    input a,
    input b,
    output out );
    assign out = ~(a|b);
endmodule

    符号 | 用于实现 按位或 (Bitwise-OR)，符号 || 用于实现 逻辑或 (Logical-OR)。

XNOR Gate

module top_module(
    input a,
    input b,
    output out );
    assign out = ~(a^b);
endmodule

    符号 ^ 用于实现 按位异或 (Bitwise-XOR)。没有逻辑异或的说法。

Wire

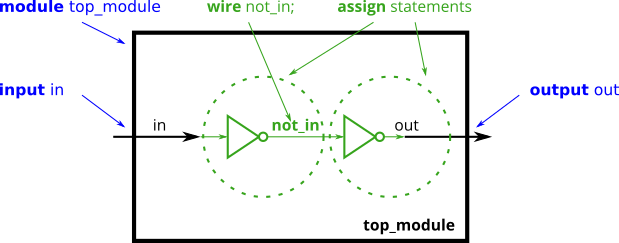

    当电路稍微复杂时，输出端口和输入端口之间不再是简单的连接关系，此时就需要在数字模块中声明 wire。上图所示电路的示例代码如下所示:

module top_module (
    input in,              // Declare an input wire named "in"
    output out             // Declare an output wire named "out"
);

    wire not_in;           // Declare a wire named "not_in"

    assign out = ~not_in;  // Assign a value to out (create a NOT gate).
    assign not_in = ~in;   // Assign a value to not_in (create another NOT gate).

endmodule   // End of module "top_module"

Verilog 数据类型

Net-Type

    上面介绍的 wire 是 Verilog Net (线网) 类型信号中的一种。声明为 Net Type 的信号描述了数字模块中各部分的物理连接，这些信号本身并不存储数据。除了 wire 之外，Net Type 还包括其它类型，但是最常用的还是 wire。

Variable-Type

    Verilog 的另一种信号类型是 Varilable (变量) 类型数据。与 Net Type 相反的是，声明为 Variable-Type 的信号在设计中常被用于暂存数据，我们在后面介绍时序逻辑电路的 Verilog 代码时将会大量看到这种类型的信号。常用的 Variable-Type 的信号是 reg。

Vectors

Vectors

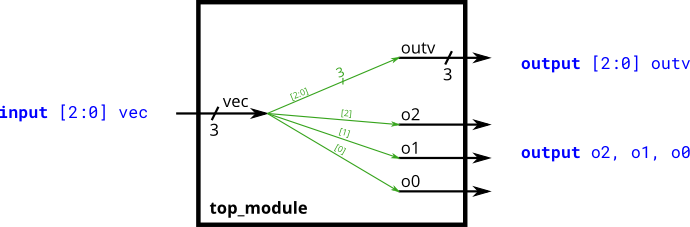

    Vectors 用于聚合相关联的信号线，可以理解为信号的 "数组"。上图所示电路的示例代码如下所示:

module top_module (
  input wire [2:0] vec,
  output wire [2:0] outv,
  output wire o2,
  output wire o1,
  output wire o0  ); // Module body starts after module declaration
    assign outv = vec;
    assign o2 = vec[2];
    assign o1 = vec[1];
    assign o0 = vec[0];
endmodule

    可见，Vectors 的命名规范是 type [upper:lower] vector_name，如下所示是各种 Vector 的例子:

wire [7:0] w;         // 8-bit wire
reg  [4:1] x;         // 4-bit reg
output reg [0:0] y;   // 1-bit reg that is also an output port (this is still a vector)
input wire [3:-2] z;  // 6-bit wire input (negative ranges are allowed)
output [3:0] a;       // 4-bit output wire. Type is 'wire' unless specified otherwise.
wire [0:7] b;         // 8-bit wire where b[0] is the most-significant bit.

    一个 Vector 的 Endianness (字节顺序) 在定义的时候就被确定了：小端 (i.e. 低信号线拥有更低的序号，比如 [3:0]) 或者 大端 (i.e. 低信号线拥有更高的序号，比如 [0:3])。

Implicit Nets

    Implicit Nets 是很多 bug 产生的地方。在如下的两种情况中，Verilog 可能会隐式地创建 Net-type 的信号线:

1. 将一个 Vector 连续赋值给一个未声明过的信号线，则 Verilog 会将这条信号线隐式声明为 wire，如下的 b:

   wire [2:0] a, c;   // Two vectors
   assign a = 3'b101;  // a = 101
   assign b = a;       // b =   1  隐式创建的 wire
   assign c = b;       // c = 001  c 被赋值为 001，而不是期待的 101

2. 将未声明的信号线与某个模块的端口相连接，则 Verilog 会将这些信号线隐式声明为 wire，如下的 d 和 e:

   // d and e are implicitly one-bit wide if not declared.
   // This could be a bug if the port was intended to be a vector.
   my_module i1 (d,e);

    使用 `default_nettype 指令可以取消 Verilog 自动隐式地创建 Net-type 的信号线，从而在综合的时候就能尽快地发现错误。

Packed 和 Unpacked 的 Arrays

    当我们把 Indices (i.e. 大小和字节顺序信息) 写在名称之前时，我们实际上定义的是 Vector，在 SystemVerilog 中也被称为 Packed Array。正如我们上面阐述的那样，Vector 描述的是相关联的一组信号，例子如下所示:

wire [2:0] a;

    相反地，当我们把 Indices 信息写在名称之后时，我们实际上定义的是 Unpacked Array。例子如下所示:

reg mem2 [28:0];  // 29 unpacked elements, each of which is a 1-bit reg

    Unpacked Array 的元素可以是 Packed Array，如下定义所示:

reg [7:0] mem [255:0];  // 256 unpacked elements, each of which is a 8-bit packed vector of reg.

Bitwise Operators
