Section 1. 计算机部件：介绍了基本的计算机部件原理
1.1 CPU：介绍了汇编程序员看到的处理器上的基本资源；
1.2 RAM：介绍了内存的访问原理；
1.3 BIOS ROM：介绍了 BIOS ROM 的功能作用；
1.4 外设：HDD 机械硬盘：介绍了 HDD 的结构和编址；
1.5 外设：SSD 固态硬盘：TODO
Section 2. 器件互联：介绍了 CPU 与其它计算机部件的互联；
Section 3. 地址空间：介绍了 CPU 是如何给其它互联资源编址的：
3.1 Memory-mapped I/O：介绍了基于内存映射的编址方式；
3.2 Port-mapped I/O：介绍了基于端口映射的编址方式；
Section 4. 本系列博客所使用的 CPU 模型：介绍了本系列博客在实模式部分使用的 Intel 8086 CPU 的资源情况
1. 计算机部件
当我们分析汇编语言的时候，我们实际上做的事情就是分析指令和数据在计算机中的流动。因此，我们必须对计算机底层的组成原理有一个感性的认识。在本小节，我们对底层硬件进行简单的描述，以满足我们分析汇编程序。
首先我们先约定：当我们提到 指令 的时候，我们指的是指导 CPU 进行特定算术/逻辑操作的机器码；当我们提到 数据 的时候，我们指的是用于特定算术/逻辑操作的算数。
1.1 CPU
Firstly, 是我们的主角 CPU。关于微处理器内部的结构，我们在 数字逻辑设计 & 计算机架构 中有过详细的介绍，这里我们可以简单理解，CPU 中可以分为两个部分：计算单元 和 寄存器组。我们所编写的汇编指令在被编译器编译为机器码之后，就能被计算单元所执行。在不同架构的 CPU 中，它们的计算单元认识的指令集是不同的，因此我们必须基于我们的 CPU 架构来编写和分析汇编代码，并且使用相应平台下的编译器将汇编代码转化为机器码，这样才能够使 CPU 正确地运行起来。指令执行的结果，可以被存放在 CPU 中的各个寄存器中。CPU 中的各个寄存器有各种各样的作用，我们在后面的文章将会重点分析它们。
1.2 RAM
其次是 RAM，也就是内存。内存是一种 按字节寻址 的存储器，我们把一个字节的内存空间称为一个 内存单元。从汇编程序员的角度出发简单地理解，CPU 为了读写内存单元，它会把要操作的内存单元的地址送上 地址总线，通过在 控制总线 上发送对应的控制信号，就能够通过 数据总线 来收发数据。内存是一种读写速率很快的存储器。因此在计算机系统中，我们都是使用内存来存储指令和数据，CPU 通过读取内存中存储的内容来运行。
1.3 BIOS ROM
在系统主板上，有一块 ROM 芯片，存放着一套程序，这套程序有一个令人熟知的名字：BIOS (Basic Input/Output System)，这套程序包括了：
- 硬件系统的检测和初始化程序
- 外部中断和内部中断的中断例程
- 用于对硬件设备进行 I/O 操作的中断例程
- 其它和硬件系统相关的中断例程
在以 Intel 8086 为处理器的系统中，ROM 占据着整个内存空间顶端的 64KB，物理地址范围是 0xF0000～0xFFFFF。8086 加电或者复位时，CS=0xFFFF，IP=0x0000，所以，它取的第一条指令位于物理地址 0xFFFF0，如果你不熟悉这样的计算，没关系，我们在下一篇文章就会讲解 CPU 计算内存地址的方法，你只要明白的是，CPU 上电后读取的第一条指令，正好位于 ROM 中，那里固化了开机时需要执行的指令。0xFFFF0 处存储的是一条转移指令，如果你不熟悉转移指令，它会通过改变 CS 和 IP 的内容，使处理器从 ROM 中的较低地址处开始取指令执行，这些指令将进行硬件的诊断、检测和初始化等工作。在完成使命后，ROM-BIOS 将读取硬盘主引导扇区(MBR)的内容，将 MBR 加载到内存地址 0x0000:0x7c00 处（也就是物理地址 0x07C00）。MBR 的功能是继续从硬盘的其他部分读取更多的内容加以执行，因此它的内容通常和具体的操作系统有关系。我们下面马上就会介绍 MBR。
1.4 外设：HDD 机械硬盘

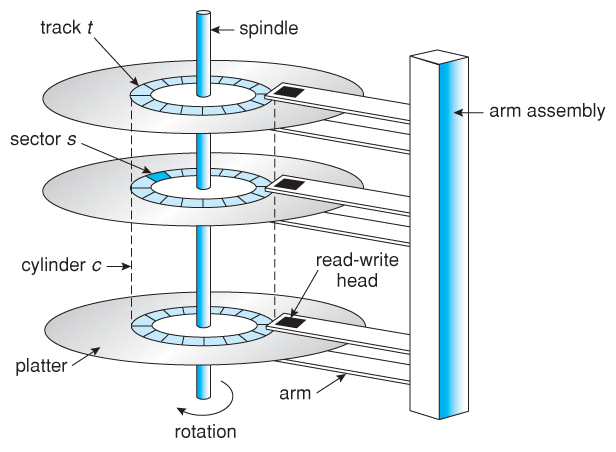

如上图所示，磁盘实际上由多个 磁盘面 (platter) 组成。在每个 磁盘面中由从里到外的若干条 磁道 (track) 组成。根据硬盘的规格不同，磁道数可以从几百到成千上万不等。最外圈的磁道是0号磁道，向圆心增长依次为1磁道, 2磁道, ...。磁盘的数据存放就是从最外圈开始的。每个磁道可以存储数 Kb 的数据。在每条 磁道 中，又可以分为若干个 扇区 (sector)。现在每个扇区可存储 512 Bytes 数据已经成了业界的约定。我们又把位于不同 磁盘面 的具有相同编号 (i.e. 位置相同) 的 磁道 称为 柱面 (cylinder)。
需要注意的是，磁盘读写数据是按 柱面 进行的，磁头读写数据时首先在同一柱面内从 0 磁头开始进行操作，依次向下在同一柱面的不同盘面(即磁头上)进行操作，只有在同一 柱面 所有的磁头全部读写完毕后磁头才转移到下一 柱面。因为选取磁头只需通过磁盘控制器电子切换即可，而选取柱面则必须通过机械切换。数据的读写是按柱面进行的，而不是按盘面进行，所以把数据存到同一个柱面是很有价值的。
由于使用 "磁盘面+磁道+扇区" 的定位方法十分麻烦，因此业界推出了 LBA(Logic Block Address) 的磁盘扇区编址方式：把磁盘上所有的扇区从 0 开始编号。最早的逻辑扇区编址方法是 LBA28，使用 28 个比特来表示逻辑扇区号，从逻辑扇区 0x0000000 到 0xFFFFFFF，共可以表示 `2^28` ＝268435456 个扇区。每个扇区有 512 字节，所以 LBA28 可以管理 128 GB 的硬盘。 硬盘技术发展得非常快，最新的硬盘已经达到几百个吉字节的容量，LBA28 已经落后了。在这 种情况下，业界又共同推出了 LBA48，采用 48 个比特来表示逻辑扇区号。如此一来，就可以管理 131072 TB 的硬盘容量了。
在硬盘的众多扇区中，有一个特别的扇区，它位于 0 面 0 道 1 扇区，被称为 主引导扇区 (MBR)，里面存储了一些指令。当 CPU 开始运行主引导扇区中的指令的时候，CPU 就能够从磁盘中读取出操作系统的代码，所以它相当于起到了一个引导的作用。我们在上面分析 BIOS ROM 的时候已经有过简单的讲解。
我们在后面会描述 CPU 如何与机械硬盘进行交互。
1.5 外设：SSD 固态硬盘
TODO
2. 器件互联
基于上面第一章对计算器部件的阐述，我们在本节讨论这些部件在计算机系统上是如何互联的。
上图所示的是传统的计算机部件互联架构。首先，在主板上会有两个重要的部件：北桥(North Bridge) 和 南桥(South Bridge)，统称为 芯片组(Chipset)。北桥主要用于连接 CPU 与 内存，PCIe 设备等高速器件之间的通信，并且也会通过内部总线与南桥通信；南桥主要用于负责与各种较慢速 I/O 接口 (e.g. USB, IDE/STATA) 之间进行通信。对于 CPU 来说，与它直接相连接的是北桥，也就是说，对于 CPU 发起的对其它部件的访问，最终都会由北桥来进行处理。
我们现在还没有讨论 CPU 是如何访问各种互联资源的，我们把这一部分放在下一个小节进行分析。
3. 地址空间
在本小节中我们将讨论 CPU 是如何访问系统资源的，包括了自身寄存器、内存、ROM、以及磁盘等 I/O 设备。
CPU 访问互联设备资源，本质上是在访问分布在各个地方的存储器，包括系统内存，系统 BIOS ROM，I/O 设备芯片寄存器/板上 RAM 等等。因此，在访问之前，系统需要为这些可以被访问的存储器进行统一编址，这样，CPU 才能够访问到正确的位置。我们按照CPU 对 I/O 设备上可访问资源编址方式的不同，将编址方式分为：Memory-mapped I/O (MMIO) 和 Port-mapped I/O (PMIO)。下面进行介绍。
3.1 Memory-mapped I/O

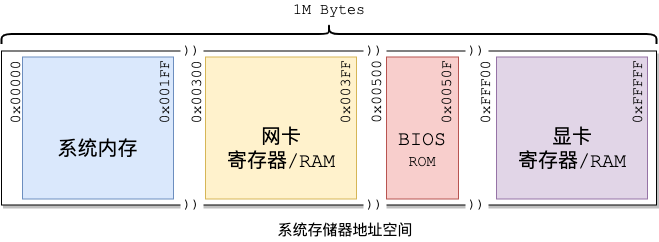

在 MMIO 下，如上图所示，系统内存，BIOS ROM，I/O 设备寄存器/RAM 都被映射到了一个统一的内存地址空间上。当 CPU 发起对某一个地址的访问的时候，由于该地址在整个地址空间内唯一确定了一个存储器单元的位置，它就能够在整个互联系统中找到这个存储器进行读写。这个存储器可能在系统内存中，也可能在 BIOS ROM 中，也可能在 I/O 设备上。因此，对于 MMIO 的寻址方式，CPU 只需要使用一套指令，就能够发起对互联系统所有存储器单元的访问，这与我们在下面要看到的 PMIO 的方式有所不同。
MMIO 是现在大部分互联系统采用的内存编址方式。
3.2 Port-mapped I/O

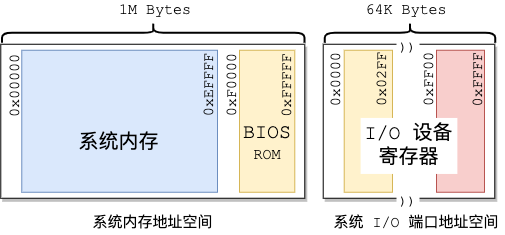

在早期的 Intel CPU 中，由于只有 20 条地址线，只能支持 `2^20` = 1M Bytes 的系统地址空间，系统内存本来就是紧缺的资源，如果还使用 MMIO 的方式，只会使系统内存部分的地址空间被严重耗尽。因此早期的 Intel CPU 使用了 PMIO 的方式。在 PMIO 方式下，I/O 设备上的寄存器被称作端口，CPU 将这些端口独立出来，在系统内存空间之外独立编址，如上图所示。这样一来，系统内存空间又变为在当时看来比较充裕的 1M Bytes。在这样的设计下，CPU 访问系统内存和访问 I/O 设备存储器使用的就是不同的指令，因为只有区分了指令，CPU 在运行指令的时候才能区分要向哪个地址空间发起读写访问。
在如今的 64 位系统下，我们的地址线早已变成了 64 根，理论上来说能支持 `2^64` = 16384 PB(PebiByte)。我们的地址空间已经变得和太阳一样取之不尽用之不竭了，因此 PMIO 的设计也就慢慢被淘汰了。
然而，在汇编语言的学习中，由于我们在很多书中看到的是使用 16-bits 的 Intel 8086 CPU 作为运行汇编语言的处理器，因此在讲述操作 I/O 设备的时候仍然使用的是 PMIO 的方式。只能说，这是为了让初学者更好地理解 CPU 访问外围设备的一种工作方式，因为它较为简单。读者在学习的时候在心里面清楚我们实际中更多使用的是 MMIO 的方式就可以了。
4. 本系列博客所使用的 CPU 模型
在实模式部分的系列博客中，我们与市面上大部分教材一样，选用 Intel 8086 CPU 作为我们分析的对象。Intel 8086 CPU 是一个 16-bits 的 CPU，这代表了它内部的寄存器都是 16-bits 的，计算单元的单次计算能支持的最大位数也是 16 bits。按理来说它的寻址空间应该也是 16-bits，但是为了支持 `2^20` = 1M Bytes 的内存空间，它有 20 条地址线，我们在后面会分析它是如何生成地址总线上的 20-bits 地址的。对于 I/O 设备的访问，它使用的是 PMIO 的方式。
另外，由于我们在后面的程序中会经常使用 8086 CPU 在屏幕上输出内容，作为我们验证我们程序运行结果的判断依据，因此在这里我们也介绍一些 8086 CPU 输出内容的原理。8086 CPU 将内存的 0xB8000~ 0xBFFFF 共 32KB 的空间作为显存。这 32KB 可以被分为 8 页，CPU 默认显示第 1 页的内容，也即显示低 4KB 的页中的内容。在这 4KB 中，是一个 80(Width)x25(Height) 的彩色字符输出区域，每个字符占用 2 个字节，1 个字节用于描述显示内容，1 个字节用于描述字符的属性 (颜色，背景颜色等)。也就是说这 4KB = 80 x 25 x 2 Bytes，其中低地址(偶数字节)存放字符的 ASCII 码，高地址(奇数字节)存放字符的属性。
同时，Intel 的 字节序 是低端字节序(小端)，即低字节在低地址端，高字节在高地址端，如此递归。比如：
1
2
3;NASM Assemly
mov dword [0x00], 0x7c0001ff
mov dword [0x04], 0x00409800
上面这两条指令用于向内存中连续的 8 个单元中写入数据，一次写入一个 "双字"(double word)，即 2 字节。写入后，低双字将在低地址端，高双字将在高地址端；低字将在低地址端，高字将在高地址端；低字节将在低地址端，高字节将在高地址端，最终形成：
| 地址 | 内容 |
|---|---|
| +0x07 | 00 |
| +0x06 | 40 |
| +0x05 | 98 |
| +0x04 | 00 |
| +0x03 | 7c |
| +0x02 | 00 |
| +0x01 | 01 |
| +0x00 | ff |
